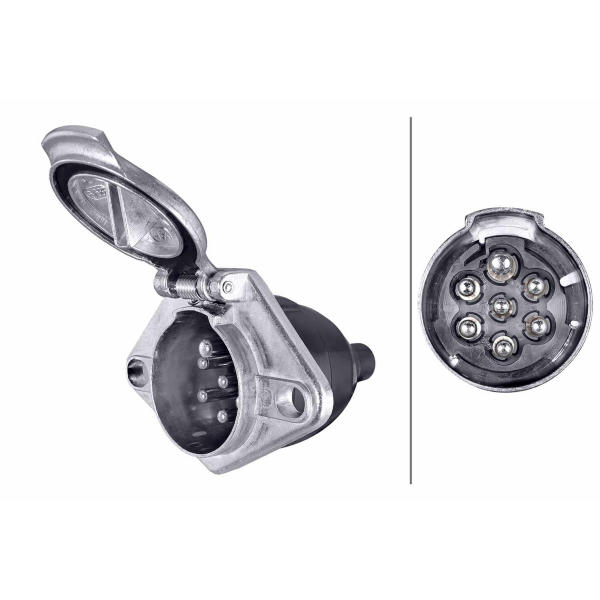

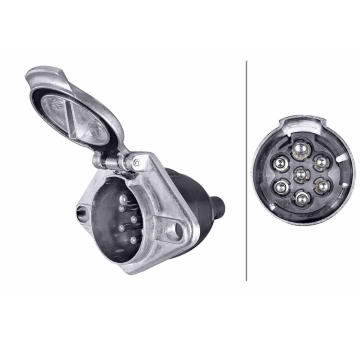

Zásuvka HERTH 51305289

Informace o produktu

Zásuvka HERTH 51305289 je komponenta elektrického systému vozidla, určená pro bezpečné a spolehlivé připojení elektrických obvodů. Tento díl je navržen pro použití v nákladních vozidlech a dalších užitkových vozidlech s 24V elektrickou soustavou. Zásuvka disponuje 7 póly a splňuje normu DIN/ISO 1185 N-Typ, což zaručuje kompatibilitu s širokou škálou příslušenství a zařízení. Konstrukce zásuvky umožňuje připojení kabelů o průměru 9.5 mm a 12 mm, s průřezem vodičů od 1.5 mm² do 2.5 mm². Jmenovité proudové zatížení zásuvky je v rozsahu od 15 A do 20 A. Materiál provedení zásuvky je hliník, což zajišťuje dobrou odolnost proti korozi a mechanickému poškození. Zásuvka je vybavena šroubovými koncovkami pro snadnou a bezpečnou instalaci. Pracovní teplota zásuvky je v rozsahu od -25 °C do +75 °C. Rozměry zásuvky jsou: šířka 67 mm, výška 67 mm a délka 103 mm. Zásuvka je dodávána s krytem, který chrání kontakty před vnějšími vlivy. Provedení zásuvky je se šroubovaným kontaktem. Balení obsahuje 10 kusů. Důležité upozornění: Montáž a demontáž zásuvky musí provádět kvalifikovaný odborný personál, aby byla zajištěna správná funkčnost a bezpečnost elektrického systému vozidla.

Technicke specifikace

• Napětí: 24 V
• Počet pólů: 7
• Norma: DIN/ISO 1185 N-Typ
• Průměr kabelu: 9.5 mm, 12 mm
• Průřez vodiče: 1.5 mm² - 2.5 mm²
• Proudové zatížení: 15 A - 20 A
• Teplotní rozsah: -25 °C až +75 °C
• Šířka: 67 mm
• Výška: 67 mm
• Délka: 103 mm
• Materiál: Hliník

Vlastnosti a vyhody

• Spolehlivé připojení elektrických obvodů
• Odolnost proti korozi díky hliníkovému provedení
• Široký rozsah kompatibility díky normě DIN/ISO 1185 N-Typ
• Ochrana kontaktů díky dodávanému krytu

Poznamky k instalaci

Montáž zásuvky HERTH 51305289 vyžaduje odborné znalosti a dodržování bezpečnostních předpisů. Před zahájením instalace je nutné odpojit vozidlo od zdroje napájení. Ujistěte se, že kabeláž je správně dimenzována a odpovídá proudovému zatížení zásuvky. Šroubové spoje utahujte s předepsaným momentem, aby nedošlo k poškození zásuvky nebo kabeláže. Po dokončení instalace proveďte kontrolu funkčnosti a správnosti zapojení.
