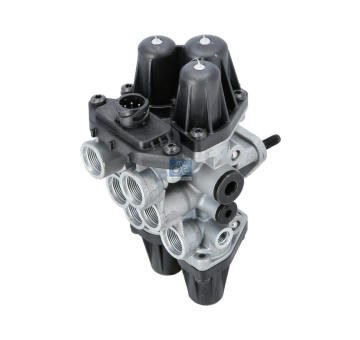

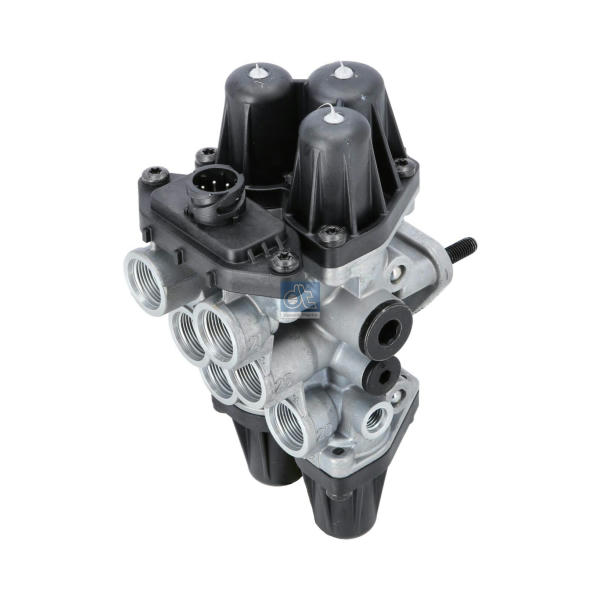

Víceokruhové ochranné ventily WABCO 9347050080

Informace o produktu

Tento víceokruhový ochranný ventil WABCO s výrobním číslem 9347050080 je klíčovou součástí pneumatického brzdového systému u nákladních vozidel a autobusů. Jeho hlavní funkcí je zajistit, aby v případě úniku vzduchu v jednom z okruhů zůstaly ostatní okruhy funkční a vozidlo si zachovalo schopnost brzdit. Ventil rozděluje stlačený vzduch z kompresoru do jednotlivých obvodů a chrání je před nadměrným poklesem tlaku. Pro správnou funkci je nezbytné, aby byl tento autodíl namontován v souladu s technickými parametry stanovenými výrobcem. Kód dílu 9347050080 odpovídá originálnímu označení (OE) 003 431 9306, což usnadňuje identifikaci při hledání náhradního dílu. Ventil je navržen pro provozní tlak až 13 barů, přičemž otvírací tlaky pro jednotlivé okruhy (označené jako 21, 22, 23 a 24) jsou nastaveny na hodnoty 9, 9, 7,5 a 7,5 barů. Uzamykací tlaky, které určují bod, kdy ventil přestává propouštět vzduch, jsou nastaveny na 7, 7, 4,5 a 4,5 barů. Tyto hodnoty jsou kritické pro bezpečnostní funkci systému a musí být při montáži respektovány. Konstrukce ventilu využívá standardizované rozměry závitů M12 x 1,5 a M22 x 1,5, které odpovídají normě DIN 72585. Celkový počet pólů je 7, což odpovídá počtu připojovacích míst pro rozvod vzduchu. Hmotnost celého náhradního dílu je 1629 gramů, což je důležité při plánování přepravy a skladování. Při výběru tohoto OEM kódu je nutné ověřit kompatibilitu s konkrétním typem vozidla, a to zejména u vozů s různými konfiguracemi pneumatických systémů. I když je ventil určen pro širokou škálu aplikací, vždy doporučujeme porovnat číslo dílu s originálním označením ve vozidle nebo v technickém průkazu. Záruka na tento produkt je stanovena na 2 roky, což poskytuje jistotu dlouhodobého spolehlivého provozu. Správná instalace a pravidelná kontrola těsnosti jsou nezbytné pro zachování bezpečnosti vozidla. Tento ochranný ventil je navrhován tak, aby odolával běžným provozním podmínkám v nákladní dopravě a zajišťoval stabilní tlak v brzdových systémech.

Technicke specifikace

• Označení dílu: 9347050080
• OE číslo: 003 431 9306
• Norma: DIN 72585

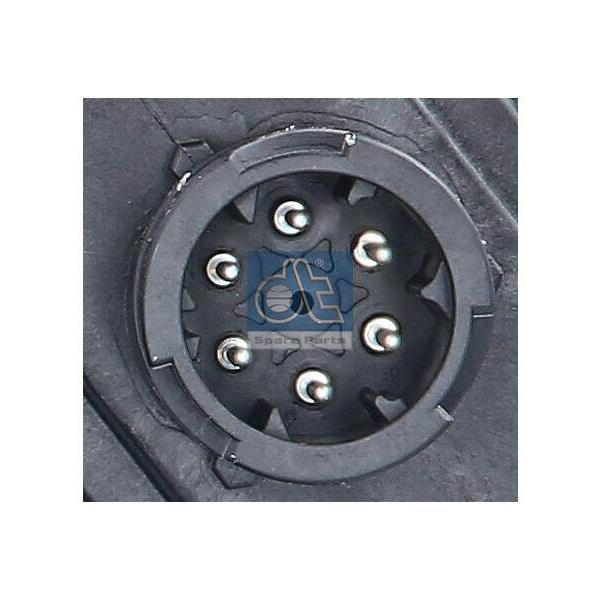

• Počet pólů: 7
• Provozní tlak: 13 bar
• Závit 1: M12 x 1.5
• Závit 2: M22 x 1.5
• Hmotnost: 1629 g
• Otvírací tlak (21): 9 bar
• Otvírací tlak (22): 9 bar
• Otvírací tlak (23): 7.5 bar
• Otvírací tlak (24): 7.5 bar
• Uzamykací tlak (21): 7 bar
• Uzamykací tlak (22): 7 bar
• Uzamykací tlak (23): 4.5 bar
• Uzamykací tlak (24): 4.5 bar

Vlastnosti a vyhody

• Zajišťuje bezpečnost brzdění i při úniku vzduchu v jednom okruhu
• Přesná shoda s originálním OEM číslem 003 431 9306 pro bezproblémovou výměnu
• Spolehlivá funkce díky přesně nastaveným otvíracím a uzamykacím tlakům
• Dlouhá životnost a odolnost vůči běžným provozním podmínkám nákladní dopravy

Poznamky k instalaci

Před montáží zkontrolujte čistotu a stav připojovacích míst. Ujistěte se, že rozměry závitů M12 x 1.5 a M22 x 1.5 odpovídají vašemu vozidlu. Po instalaci proveďte kontrolu těsnosti a funkčnosti brzdového systému. Doporučujeme ověřit kompatibilitu podle OE čísla 003 431 9306 nebo výrobního čísla 9347050080. Dodržujte stanovené tlakové parametry pro správnou funkci ventilu.
