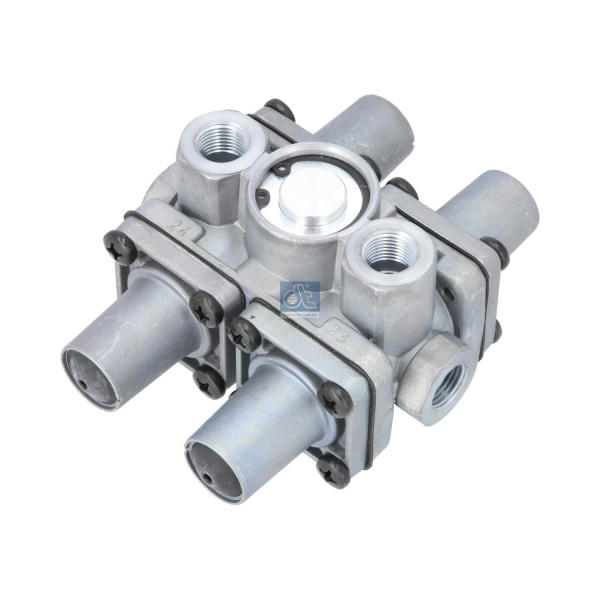

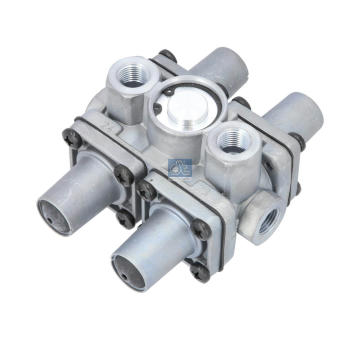

Víceokruhové ochranné ventily MERITOR KSK.3.3

Informace o produktu

Tento víceokruhový ochranný ventil značky MERITOR, označený jako KSK.3.3, je klíčovou součástí pneumatického systému nákladních vozidel a autobusů. Jeho hlavní funkcí je rozdělovat stlačený vzduch do jednotlivých okruhů a zároveň chránit kompresor před nadměrným tlakem. Ventil zajišťuje, že pokud dojde k poruše v jednom z okruhů, zbytek systému zůstane funkční a bezpečný. Tento víceokruhový ochranný ventil je navržen tak, aby udržoval provozní tlak v systému na optimální úrovni, přičemž maximální provozní tlak dosahuje hodnoty 20 barů. Jakmile tlak v systému překročí nastavené hodnoty, ventil se otevře a přepouští přebytečný vzduch, čímž předchází poškození dalších komponent, jako jsou brzdy nebo vzduchové pružiny. Specifické parametry tohoto modelu zahrnují různé otvírací a uzamykací tlaky pro jednotlivé výstupy. Pro okruhy označené jako 21, 22 a 24 je otvírací tlak nastaven na 6,9 baru, zatímco pro okruh 23 je hodnota mírně vyšší, na 7 barů. Uzamykací tlak pro všechny tyto okruhy je jednotně nastaven na 5 barů. Tato precizní regulace je nezbytná pro správnou funkci brzdného systému a zajištění bezpečnosti jízdy. Rozměry závitů jsou také důležité pro správnou montáž; tento autodíl disponuje závitem M16 x 1.5 na jedné straně a závitem M22 x 1.5 na druhé straně, což odpovídá standardním připojením v komerčních vozidlech. Při výběru náhradního dílu je důležité ověřit kompatibilitu s konkrétním modelem vozidla. I když je tento ventil určen pro širokou škálu aplikací, vždy doporučujeme porovnat OEM kód nebo původní označení dílu s vaším vozidlem. Hmotnost celého ventilu je 978 gramů, což je typické pro robustní konstrukci určenou pro náročné provozní podmínky. Výrobce poskytuje na tento produkt záruku 2 roky, což svědčí o jeho spolehlivosti a dlouhé životnosti. Správná instalace a pravidelná kontrola funkčnosti tohoto ochranného ventilu jsou zásadní pro udržení pneumatického systému v bezchybném stavu a prevenci nákladních oprav v budoucnu.

Technicke specifikace

• Provozní tlak: do 20 barů
• Otvírací tlak (okruhy 21, 22, 24): 6,9 bar
• Otvírací tlak (okruh 23): 7 bar
• Uzamykací tlak (všechny okruhy): 5 bar
• Závit 1: M16 x 1.5
• Závit 2: M22 x 1.5
• Hmotnost netto: 978 g
• Záruka: 2 roky

Vlastnosti a vyhody

• Zajišťuje bezpečné rozdělení vzduchu do více okruhů a chrání systém před přetlakem
• Precizní nastavení otvíracích a uzamykacích tlaků pro jednotlivé okruhy zajišťuje stabilní funkci brzd
• Robustní konstrukce s dlouhou životností a 2letou zárukou pro náročné provozní podmínky
• Kompatibilní s běžnými pneumatickými systémy díky standardním rozměrům závitů M16 a M22

Poznamky k instalaci

Při montáži věnujte pozornost správnému umístění závitů M16 x 1.5 a M22 x 1.5 podle původního schématu vozidla. Před instalací zkontrolujte čistotu vzduchového systému a použijte vhodný těsnicí materiál na závity. Po namontování proveďte kontrolu těsnosti a ověřte správnou funkci otvíracích tlaků pomocí tlakoměru.
