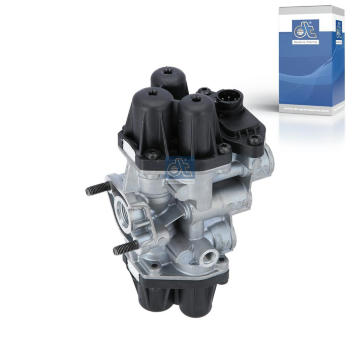

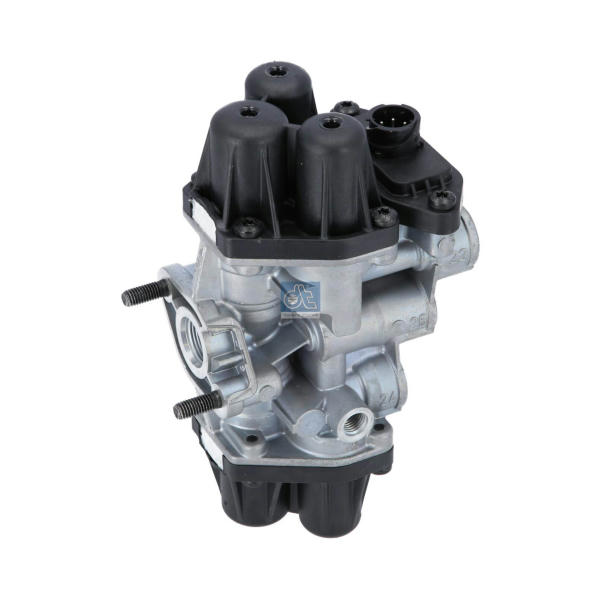

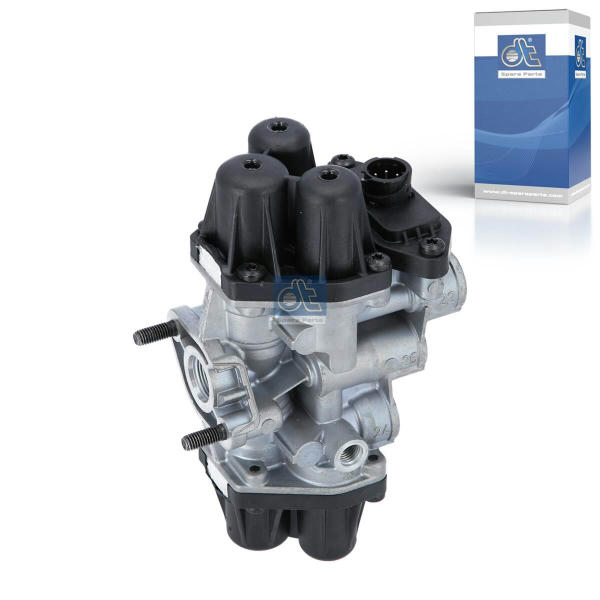

Víceokruhové ochranné ventily 6523

Informace o produktu

Tento víceokruhové ochranné ventily s označením 6523 je klíčovou součástí pneumatického systému nákladních vozidel, která zajišťuje bezpečné rozdělení a regulaci stlačeného vzduchu do jednotlivých okruhů. Hlavním úkolem tohoto ochranného ventilu je chránit pneumatickou instalaci před nadměrným tlakem a zajistit, aby v případě poruchy jednoho okruhu zůstaly ostatní systémy funkční. Díky své konstrukci s čtyřmi výstupními okruhy (označenými jako 21, 22, 23 a 24) umožňuje přesnou distribuci vzduchu k brzdovým mechanismům, sklopným systémům nebo jiným pneumatickým spotřebičům. Provozní tlak tohoto dílu je nastaven na maximálně 13 bar, což odpovídá standardním požadavkům na těžkou užitkovou techniku. Ventil pracuje s napětím 5 V, což je důležité pro správnou funkci elektrických součástí v rámci celého systému. Rozměry závitů jsou přesně definovány jako M12 x 1.5 pro vstupní stranu a M22 x 1.5 pro výstupní připojení, což usnadňuje montáž do standardních rozvodů. Otvírací tlaky jsou nastaveny na 9 bar pro okruhy 21 a 22 a na 7.5 bar pro okruhy 23 a 24, zatímco uzamykací tlaky klesají na 7 bar a 4.5 bar, čímž se zajišťuje efektivní udržování tlaku v systému. Hmotnost celého náhradního dílu činí 1640 gramů, což je důležité při plánování montáže a manipulaci. Při výběru tohoto autodílu je nezbytné ověřit kompatibilitu s konkrétním modelem vozidla, zejména pokud se liší parametry tlaku nebo rozměry závitů. Záruka na tento produkt je stanovena na 2 roky, což poskytuje jistotu dlouhodobé spolehlivosti. Správná funkce víceokruhového ochranného ventilu je zásadní pro bezpečnost jízdy, protože zabraňuje úplné ztrátě tlaku v případě úniku vzduchu v jedné části systému. Montáž by měla být provedena odborným personálem s důrazem na těsnost všech spojů a správné nastavení tlakových parametrů. Tento kód dílu 6523 je navržena tak, aby nahradila původní výrobce s plnou funkční kompatibilitou, aniž by bylo nutné měnit okolní rozvody. Uživatelé by měli pravidelně kontrolovat stav ventilu, zejména vzhledem k jeho kritické roli v brzdovém systému vozidla.

Technicke specifikace

• Napětí: 5 V
• Rozměr závitu 1: M12 x 1.5
• Rozměr závitu 2: M22 x 1.5
• Provozní tlak: do 13 bar
• Otvírací tlak (21, 22): 9 bar
• Otvírací tlak (23, 24): 7.5 bar
• Uzamykací tlak (21, 22): 7 bar
• Uzamykací tlak (23, 24): 4.5 bar
• Hmotnost netto: 1640 g
• Záruka: 2 roky

Vlastnosti a vyhody

• Zajišťuje bezpečné rozdělení vzduchu do čtyř okruhů pro stabilní funkci pneumatického systému
• Chrání před nadměrným tlakem a zabraňuje úplné ztrátě tlaku při poruše jednoho okruhu
• Přesně definované otvírací a uzamykací tlaky pro optimální výkon brzdového systému
• Kompatibilní s běžnými pneumatickými rozvody díky standardním rozměrům závitů M12 a M22

Poznamky k instalaci

Při montáži víceokruhového ochranného ventilu 6523 je nutné dodržet správné utahovací momenty pro závity M12 x 1.5 a M22 x 1.5. Před instalací zkontrolujte čistotu vzduchového systému a ujistěte se, že napájecí napětí odpovídá 5 V. Po namontování proveďte kontrolu těsnosti všech spojů a ověřte funkčnost tlakových parametrů podle specifikace.
