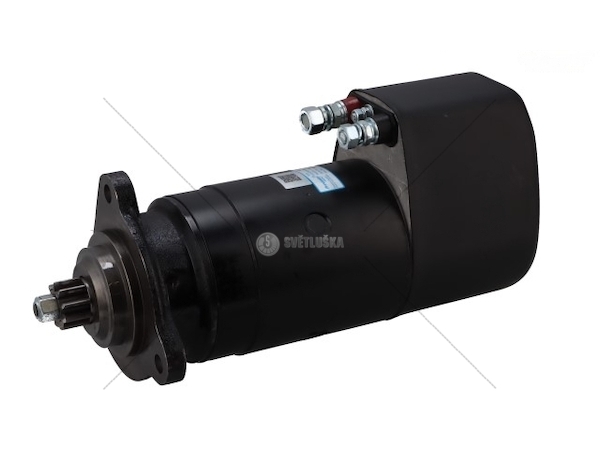

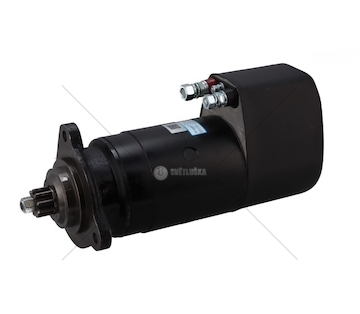

Startér MB, Man F2000 9Z Prestoli 860506GB

Informace o produktu

Startér určený pro vozidla MB a Man F2000 je identifikován kódem Prestoli 860506GB a variantou se 24 V napětím. Jedná se o provedení s volnoběhem, počet zubů pastorku je 9 (označení 9Z). Mechanické parametry zahrnují tři upevňovací body s průměrem vrtu 13.5 mm, průměr příruby 92 mm a celkovou délku 406.5 mm. Pastorek má základní pozici 47.5 mm. Směr otáčení je ve směru hodinových ručiček. Poloha/sklon při montáži je vlevo, úhel upevnění i rozměr úhlu upevňovacího otvoru jsou 15° a provedení starteru je volnoběh. Dále je specifikována svorka 30.50.31 a výkon startéru 6.6 kW. Popis je technický a vychází výhradně z poskytnutých parametrů bez doplňování materiálových nebo konstrukčních údajů.

Technicke specifikace

• Kód produktu: Prestoli 860506GB
• Kompatibilita: MB, Man F2000
• Počet zubů: 9Z
• Napětí: 24 V
• Výkon startéru: 6.6 kW
• Počet upevňovacích otvorů: 3
• Vrt-? [mm]: 13.5
• Vrt - ? 2 [mm]: 13.5
• Vrt - ? 3 [mm]: 13.5
• Průměr příruby [mm]: 92
• Délka (v mm): 406.5
• Pastorek - základní pozice [mm]: 47.5
• Směr otáčení: ve směru otáčení hodinových ručiček
• Provedení starteru: volnobeh
• Svorka: 30.50.31
• Poloha/sklon: vlevo
• Úhel upevnění [stupen]: 15
• Rozměr úhlu upevňovacího otvoru [Stupen]: 15

Vlastnosti a vyhody

• Volnoběhové provedení umožňuje odpojení pastorku od setrvačníku při doběhu; položeno jako technický parametr bez dalšího tvrzení o provozních výhodách.
• Tři upevňovací body s vrtáním 13.5 mm a průměrem příruby 92 mm poskytují definované rozměrové rozhraní pro montáž na uvedené typy vozidel.
• Specifikované umístění 'vlevo' a úhel upevnění 15° usnadňují kontrolu kompatibility při instalaci vzhledem k orientaci na motoru.

Poznamky k instalaci

Při montáži ověřte shodu kódu Prestoli 860506GB s požadovaným dílem, napětí 24 V a polohu (vlevo). Upevněte startér ke třem bodům s průměrem vrtu 13.5 mm a dbejte na správné natočení podle směru otáčení (ve směru hodinových ručiček). Zkontrolujte polohu pastorku 47.5 mm a připojení svorky 30.50.31. Neprovádějte další úpravy chodu nebo konstrukce; pokud je potřeba, ověřte rozměry příruby 92 mm a délku 406.5 mm vůči montážnímu prostoru.
