Snímač zadní ABS SCANIA R 2168487

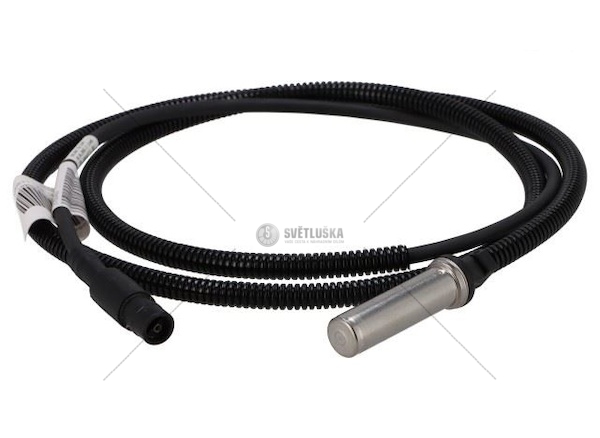

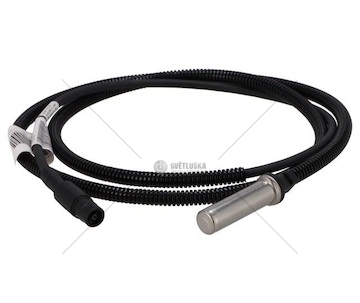

Snímač zadní ABS SCANIA R 2168487 je vysoce přesný elektronický komponent speciálně navržený pro monitorování rychlosti otáčení zadních kol vozidel SCANIA řady R. Tento originální díl představuje klíčovou součást protiblokovacího brzdového systému (ABS), která zajišťuje přesné a spolehlivé měření rotační rychlosti kol za všech provozních podmínek. Díky pokročilé technologii a robustní konstrukci poskytuje přesné údaje o aktuální rychlosti otáčení zadních kol, čímž umožňuje efektivní řízení brzdového systému, optimalizaci brzdného účinku a zajišťuje maximální bezpečnost při brzdění.

Technické parametry:

• Označení dílu: 2168487
• Výrobce: SCANIA (originální díl OEM)
• Aplikace: Vozidla SCANIA řady R
• Typ: Elektronický indukční snímač otáček kola
• Materiál těla: Vysoce odolný plast s tepelnou stabilizací a kovovými komponenty
• Materiál snímací hlavy: Feromagnetický materiál s vysokou citlivostí
• Provozní napětí: 24V (systém nákladních vozidel)
• Přesnost měření: ±0.5% v celém rozsahu rychlostí
• Rozsah měření: 0-200 km/h
• Pracovní teplota: -40°C až +150°C
• Elektrické připojení: Standardizovaný konektor SCANIA s 2 piny
• Stupeň krytí: IP67 (ochrana proti prachu a dočasnému ponoření do vody)
• Komunikační protokol: Analogový signál (sinusový průběh)
• Princip měření: Indukční (pasivní)
• Integrovaná teplotní kompenzace: Ano, pro přesné měření při různých teplotách
• Doba odezvy: < 1 ms pro rychlou regulaci ABS
• Hmotnost: Přibližně 0,15 kg
• Délka kabelu: Přibližně 1500 mm (dle specifikace vozidla)
• Průměr snímací hlavy: 18 mm
• Odolnost vůči vibracím: Vylepšená konstrukce pro náročné podmínky provozu nákladních vozidel
• Certifikace: Splňuje normy ECE R13, ADR a další relevantní standardy

Kompatibilita s vozidly:

• SCANIA R-série (všechny modelové varianty)
• SCANIA R 230, R 270, R 310, R 340, R 380, R 420, R 470, R 500, R 560, R 620, R 730
• SCANIA R Highline, Topline, Normal
• SCANIA G-série (vybrané modely)
• SCANIA P-série (vybrané modely)
• Kompatibilní s různými výkonovými variantami motorů
• Vhodné pro tahače i nákladní vozidla s pevnou nástavbou řady R
• Aplikovatelné na vozidla splňující emisní normy Euro 4, Euro 5, Euro 6
• Kompatibilní s různými konfiguracemi brzdových systémů
• Vhodné pro vozidla s kotoučovými i bubnovými brzdami
• Kompatibilní s vozidly provozovanými v různých klimatických podmínkách
• Vhodné pro vozidla s různými konfiguracemi náprav
• Kompatibilní s vozidly vybavenými pokročilým palubním diagnostickým systémem
• Vhodné pro vozidla s různými typy retardérů a motorových brzd

Vlastnosti:

• Vysoká přesnost měření rychlosti otáčení kola v celém rozsahu rychlostí
• Robustní konstrukce odolná vůči vibracím a mechanickému namáhání
• Vylepšená odolnost proti korozi a chemickým účinkům provozních kapalin
• Spolehlivá funkce i při extrémních teplotách
• Integrovaná teplotní kompenzace pro přesné měření za všech podmínek
• Nízká spotřeba energie pro minimální zatížení elektrického systému vozidla
• Rychlá odezva pro aktuální informace o rychlosti otáčení kola
• Kompatibilita s řídicí jednotkou ABS a dalšími systémy vozidla
• Schopnost detekce i velmi nízkých rychlostí pro přesné řízení ABS
• Dlouhá životnost i při vystavení náročným provozním podmínkám
• Optimalizovaný design pro snadnou montáž a servis
• Integrovaná diagnostika pro snadné odhalení případných závad
• Přesné údaje o rychlosti otáčení kola pro efektivní řízení ABS
• Spolehlivá funkce i při dynamických změnách rychlosti
• Odolnost proti elektromagnetickému rušení
• Bezúdržbový provoz po celou dobu životnosti
• Přispívá k optimálnímu brzdnému účinku a stabilitě vozidla
• Pomáhá udržovat brzdový systém v optimálním provozním stavu
• Zajišťuje přesné řízení ABS pro maximální bezpečnost při brzdění

Montážní pokyny:

• Montáž by měla být prováděna pouze kvalifikovaným technikem s příslušným vybavením
• Před zahájením montáže odpojte záporný pól baterie vozidla
• Zajistěte, aby vozidlo bylo bezpečně zajištěno proti pohybu
• Lokalizujte původní snímač ABS na zadní nápravě
• Odpojte elektrický konektor od původního snímače
• Demontujte původní snímač (obvykle zajištěn šroubem nebo bajonetovým zámkem)
• Zkontrolujte stav impulzního kroužku (ozubeného kola) na náboji kola
• Zkontrolujte stav elektrického konektoru a přívodních kabelů
• Zkontrolujte, zda montážní otvor není znečištěný nebo poškozený
• Očistěte montážní otvor a okolí od nečistot a koroze
• Aplikujte tenkou vrstvu vhodného maziva na O-kroužek nového snímače
• Opatrně nainstalujte nový snímač na určené místo
• Dbejte na správnou orientaci snímače dle značek nebo návodu
• Zajistěte snímač upevňovacím šroubem nebo bajonetovým zámkem
• Utáhněte upevňovací prvky předepsaným momentem (obvykle 8-10 Nm, ověřte v servisním manuálu)
• Zkontrolujte správnou vzdálenost mezi snímačem a impulzním kroužkem (obvykle 0.5-1.5 mm)
• Připojte elektrický konektor a zajistěte jeho správné usazení a zajištění
• Zkontrolujte správné vedení kabeláže, aby nedošlo k jejímu poškození
• Připojte baterii vozidla
• Proveďte diagnostiku systému pomocí příslušného diagnostického zařízení SCANIA
• Vymažte případné chybové kódy související s výměnou snímače
• Proveďte zkušební jízdu a ověřte správnou funkci ABS
• Zkontrolujte, zda nejsou v paměti systému uloženy nové chybové kódy

Údržba:

• Pravidelně kontrolujte správnou funkci ABS prostřednictvím kontrolky na přístrojové desce
• Udržujte elektrický konektor snímače čistý a suchý
• Při servisních prohlídkách nechte zkontrolovat funkčnost snímače
• Sledujte případné varovné signály týkající se brzdového systému
• Při mytí vozidla zabraňte přímému ostřiku oblasti snímače vysokotlakým čističem
• Dodržujte servisní intervaly předepsané výrobcem vozidla SCANIA
• Při zjištění nestandardního chování ABS nechte snímač zkontrolovat
• Kontrolujte, zda nedochází k mechanickému poškození snímače nebo jeho kabeláže
• Při provozu v extrémních podmínkách (vysoká prašnost, vlhkost, sůl) zkraťte intervaly kontrol
• Při diagnostice vozidla věnujte pozornost i parametrům souvisejícím se snímačem ABS
• Pravidelně kontrolujte, zda na snímači a impulzním kroužku nejsou usazeniny nebo nečistoty
• Při výměně brzdových komponentů zkontrolujte i stav snímače ABS
• Při dlouhodobém odstavení vozidla zkontrolujte stav snímače před opětovným uvedením do provozu
• Při provozu ve velmi prašném prostředí věnujte zvýšenou pozornost čistotě oblasti snímače
• Sledujte aktualizace softwaru řídicí jednotky ABS, které mohou ovlivnit funkci snímače
• Při výskytu neobvyklých zvuků nebo vibrací z oblasti kol nechte systém zkontrolovat
• Při změně provozních charakteristik brzdového systému zvažte kontrolu snímače
• Při pravidelné údržbě brzdového systému zkontrolujte i upevnění a stav snímače ABS

Příznaky poruchy snímače ABS:

• Rozsvícená kontrolka ABS na přístrojové desce
• Chybové kódy související se snímačem ABS v diagnostice
• Nestandardní chování brzdového systému při brzdění
• Prodloužená brzdná dráha
• Blokování kol při brzdění
• Pulzace brzdového pedálu i při běžném brzdění
• Absence pulzace brzdového pedálu při nouzovém brzdění
• Nerovnoměrný brzdný účinek na jednotlivých kolech
• Nestabilita vozidla při brzdění
• Neobvyklé zvuky z oblasti ABS modulátoru při brzdění
• Deaktivace systémů závislých na ABS (ESP, ASR)
• Nepřesné údaje o rychlosti vozidla na přístrojové desce
• Problémy s funkcí tempomatu nebo adaptivního tempomatu
• Nesprávná funkce systému kontroly trakce
• Nesprávná funkce elektronického diferenciálu
