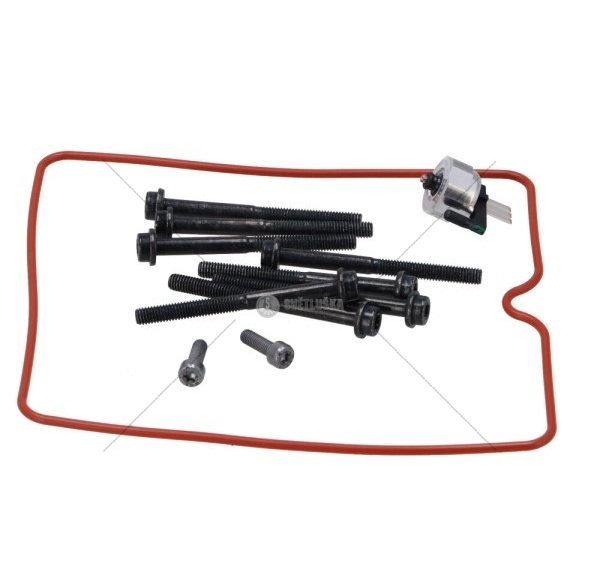

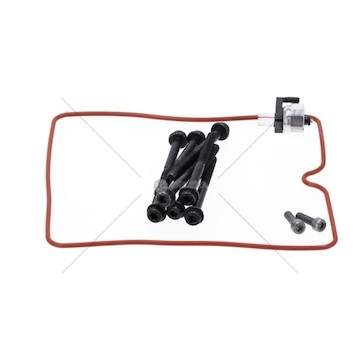

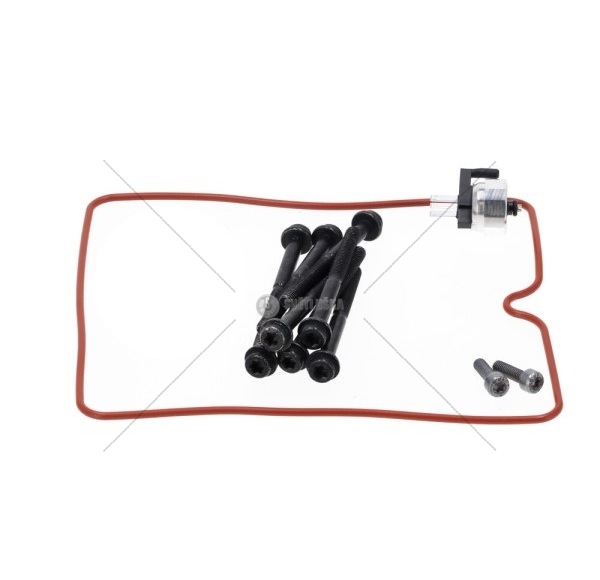

Snímač tlaku ZF 0501332276

Snímač tlaku ZF 0501332276 je vysoce přesný elektronický komponent speciálně navržený pro monitorování hydraulického tlaku v převodových systémech ZF. Tento kvalitní díl představuje klíčovou součást diagnostického a regulačního systému automatických převodovek, která zajišťuje přesné a spolehlivé měření tlaku hydraulické kapaliny za všech provozních podmínek. Díky robustní konstrukci umožňuje efektivní kontrolu tlaku v převodovém systému, čímž přispívá k optimálnímu výkonu převodovky, prodloužení její životnosti a prevenci závad.

Technické parametry:

• Označení dílu: 0501332276
• Výrobce: ZF Friedrichshafen AG
• Alternativní označení: 501 332 276, 5013322760
• Typ: Piezorezistivní snímač tlaku
• Materiál těla: Nerezová ocel s integrovanými elektronickými komponenty
• Měřicí rozsah: 0-60 bar (0-870 psi)
• Přesnost měření: ±1%
• Provozní napětí: 5V DC
• Výstupní signál: Analogový (0.5-4.5V)
• Elektrické připojení: 3-pinový konektor
• Připojení k systému: Závit M10x1 nebo M12x1.5 (dle aplikace)
• Stupeň krytí: IP67 (ochrana proti prachu a dočasnému ponoření do vody)
• Provozní teplota: -40°C až +150°C
• Hmotnost: Přibližně 45 g

Kompatibilita s převodovkami a vozidly:

• Automatické převodovky ZF řady 5HP
• Automatické převodovky ZF řady 6HP
• Automatické převodovky ZF řady 8HP (vybrané modely)
• Automatické převodovky ZF Ecomat
• Automatické převodovky ZF EcoLife
• BMW vozidla s převodovkami ZF (řady 3, 5, 7, X)
• Audi vozidla s převodovkami ZF
• Volkswagen vozidla s převodovkami ZF
• Land Rover vozidla s převodovkami ZF
• Jaguar vozidla s převodovkami ZF
• Volvo vozidla s převodovkami ZF
• Nákladní vozidla MAN, DAF, Iveco s převodovkami ZF
• Autobusy s převodovkami ZF
• Speciální vozidla s hydraulickými systémy ZF

Vlastnosti a výhody:

• Vysoká přesnost měření hydraulického tlaku v převodovém systému
• Spolehlivá funkce i při extrémních teplotních výkyvech
• Odolnost proti vibracím a mechanickému namáhání
• Dlouhá životnost i při vystavení agresivním médiím (ATF kapalina)
• Optimalizovaný design pro snadnou montáž a servis
• Rychlá odezva na změny tlaku v hydraulickém systému
• Přesné údaje pro řídicí jednotku převodovky
• Přispívá k optimálnímu řazení a výkonu převodovky
• Pomáhá snižovat opotřebení převodovky a prodlužuje její životnost
• Zabraňuje poškození převodovky včasnou detekcí problémů s tlakem
• Originální díl ZF zajišťující 100% kompatibilitu a spolehlivost

Montážní pokyny:

• Montáž by měla být prováděna kvalifikovaným technikem
• Před zahájením montáže odpojte záporný pól baterie
• Zajistěte, aby převodovka byla vychladlá a vozidlo bezpečně zajištěno
• Lokalizujte původní snímač tlaku na převodovce (obvykle na hydraulickém bloku)
• Připravte nádobu na zachycení případného úniku převodové kapaliny
• Odpojte elektrický konektor od původního snímače
• Demontujte původní snímač pomocí vhodného klíče (obvykle 22 mm nebo 24 mm)
• Zkontrolujte stav těsnění a závitu na převodovce
• Zkontrolujte, zda nový snímač má stejný typ závitu jako původní
• Aplikujte malé množství převodové kapaliny na O-kroužek nového snímače
• Našroubujte nový snímač 0501332276 do montážního otvoru
• Utáhněte snímač předepsaným momentem (obvykle 20-25 Nm)
• Připojte elektrický konektor a zajistěte jeho správné usazení
• Připojte baterii vozidla
• Zkontrolujte hladinu převodové kapaliny a v případě potřeby doplňte
• Nastartujte motor a nechte jej běžet na volnoběh
• Zkontrolujte těsnost spojů
• Proveďte diagnostiku a vymažte případné chybové kódy
• Proveďte zkušební jízdu pro ověření správné funkce převodovky

Údržba:

• Pravidelně kontrolujte správnou funkci převodovky
• Udržujte elektrický konektor snímače čistý a suchý
• Při servisních prohlídkách nechte zkontrolovat funkčnost snímače
• Sledujte případná varování o problémech s převodovkou
• Dodržujte intervaly výměny převodové kapaliny předepsané výrobcem
• Kontrolujte, zda nedochází k úniku kapaliny v oblasti snímače
• V případě trhavého řazení nebo zpožděných reakcí převodovky nechte zkontrolovat snímač
• Při diagnostice převodovky věnujte pozornost i hodnotám tlaku v hydraulickém systému
• Při výměně převodové kapaliny zvažte i preventivní výměnu snímače tlaku
• Uchovávejte záznamy o servisních úkonech a diagnostických hodnotách
