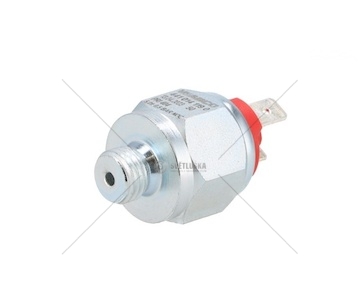

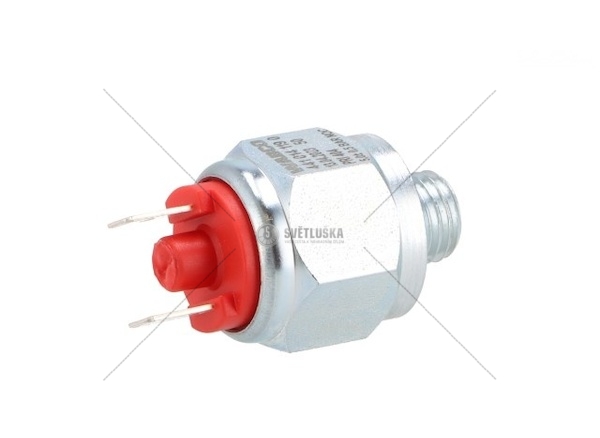

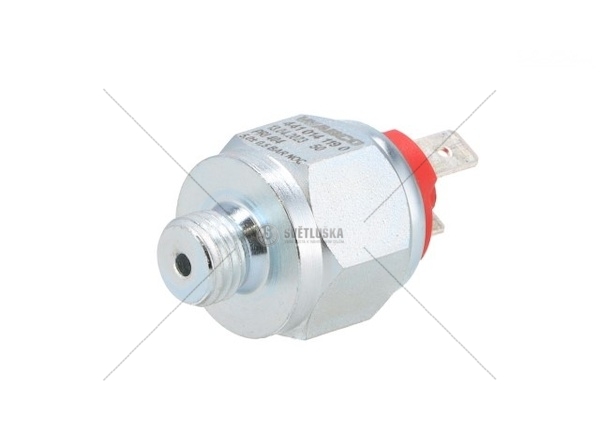

Snímač tlaku 5 BAR WABCO 4410141190

Důležité: Tlakový spínač 5,0 bar (červený)

Snímač tlaku 5 BAR WABCO 4410141190 je vysoce přesný elektronický komponent speciálně navržený pro monitorování tlaku v pneumatických systémech užitkových vozidel. Tento originální díl WABCO představuje klíčovou součást brzdových a vzduchových systémů, která zajišťuje přesné a spolehlivé měření tlaku za všech provozních podmínek. Díky pokročilé technologii a robustní konstrukci poskytuje přesné údaje o aktuálním tlaku v pneumatickém systému, čímž umožňuje efektivní řízení brzdových a vzduchových systémů, optimalizaci jejich funkce a zajišťuje bezpečný provoz vozidla.

Technické parametry:

• Označení dílu: 4410141190
• Výrobce: WABCO (originální díl OEM)
• Měřicí rozsah: 0-5 BAR (0-500 kPa)
• Typ: Elektronický snímač tlaku
• Materiál těla: Vysoce odolná slitina hliníku s povrchovou úpravou
• Materiál snímacích prvků: Piezorezistivní křemíkový čip s ochrannou membránou
• Provozní napětí: 24V (systém užitkových vozidel)
• Přesnost měření: ±1% v celém rozsahu
• Pracovní teplota: -40°C až +100°C
• Elektrické připojení: Standardizovaný konektor s 3 piny
• Stupeň krytí: IP67 (ochrana proti prachu a dočasnému ponoření do vody)
• Komunikační protokol: Analogový výstup (0.5-4.5V)
• Princip měření: Piezorezistivní
• Integrovaná teplotní kompenzace: Ano, pro přesné měření při různých teplotách
• Doba odezvy: < 2 ms pro rychlou regulaci systému
• Hmotnost: Přibližně 0,05 kg
• Pneumatické připojení: M12x1.5 nebo M16x1.5 (dle specifikace)
• Odolnost vůči vibracím: Vylepšená konstrukce pro náročné podmínky provozu užitkových vozidel
• Certifikace: Splňuje normy ECE R13, ADR a další relevantní standardy
• Životnost: Testováno na více než 10 milionů cyklů

Kompatibilita s vozidly:

• Nákladní vozidla a tahače různých značek (Mercedes-Benz, MAN, DAF, VOLVO, SCANIA, IVECO, Renault)
• Autobusy a autokary s pneumatickými systémy WABCO
• Přívěsy a návěsy s pneumatickými brzdovými systémy
• Speciální vozidla s pneumatickými systémy WABCO
• Kompatibilní s různými typy pneumatických systémů WABCO
• Vhodné pro vozidla s EBS (Elektronický brzdový systém)
• Aplikovatelné na vozidla splňující emisní normy Euro 4, Euro 5, Euro 6
• Kompatibilní s vozidly vybavenými systémem ECAS (Elektronicky řízené vzduchové odpružení)
• Vhodné pro vozidla s různými konfiguracemi náprav
• Kompatibilní s vozidly provozovanými v různých klimatických podmínkách
• Vhodné pro vozidla s různými typy vzduchových kompresorů
• Kompatibilní s vozidly vybavenými pokročilým palubním diagnostickým systémem
• Vhodné pro vozidla s různými typy retardérů a motorových brzd

Možné aplikace snímače:

• Monitorování tlaku v brzdovém systému
• Monitorování tlaku ve vzduchových zásobnících
• Monitorování tlaku v systému vzduchového odpružení
• Monitorování tlaku v systému ovládání spojky
• Monitorování tlaku v systému ovládání převodovky
• Monitorování tlaku v systému parkovací brzdy
• Monitorování tlaku v systému pomocných pohonů
• Monitorování tlaku v systému řízení motoru
• Monitorování tlaku v systému AdBlue
• Monitorování tlaku v systému pneumatického odpružení sedadel
• Monitorování tlaku v systému pneumatického ovládání dveří
• Monitorování tlaku v systému pneumatického ovládání příslušenství

Vlastnosti:

• Vysoká přesnost měření tlaku v celém rozsahu 0-5 BAR
• Robustní konstrukce odolná vůči vibracím a mechanickému namáhání
• Vylepšená odolnost proti korozi a chemickým účinkům provozních kapalin
• Spolehlivá funkce i při extrémních teplotách
• Integrovaná teplotní kompenzace pro přesné měření za všech podmínek
• Nízká spotřeba energie pro minimální zatížení elektrického systému vozidla
• Rychlá odezva pro aktuální informace o tlaku v systému
• Kompatibilita s řídicími jednotkami brzdových a vzduchových systémů
• Schopnost detekce i velmi nízkých tlaků pro přesné řízení systémů
• Dlouhá životnost i při vystavení náročným provozním podmínkám
• Optimalizovaný design pro snadnou montáž a servis
• Integrovaná diagnostika pro snadné odhalení případných závad
• Přesné údaje o tlaku pro efektivní řízení pneumatických systémů
• Spolehlivá funkce i při dynamických změnách tlaku
• Odolnost proti elektromagnetickému rušení
• Bezúdržbový provoz po celou dobu životnosti
• Přispívá k optimální funkci brzdových a vzduchových systémů
• Pomáhá udržovat pneumatické systémy v optimálním provozním stavu
• Zajišťuje přesné řízení pneumatických systémů pro maximální bezpečnost

Montážní pokyny:

• Montáž by měla být prováděna pouze kvalifikovaným technikem s příslušným vybavením
• Před zahájením montáže odpojte záporný pól baterie vozidla
• Zajistěte, aby pneumatický systém byl bez tlaku
• Lokalizujte původní snímač tlaku v příslušném systému
• Odpojte elektrický konektor od původního snímače
• Demontujte původní snímač pomocí vhodného nástroje (obvykle klíč velikosti 22 mm nebo 24 mm)
• Zkontrolujte stav těsnění a v případě potřeby jej vyměňte za nové originální
• Zkontrolujte stav elektrického konektoru a přívodních kabelů
• Zkontrolujte, zda montážní otvor není znečištěný nebo poškozený
• Aplikujte tenkou vrstvu vhodného těsnicího prostředku na závit nového snímače (pokud není součástí těsnění)
• Opatrně nainstalujte nový snímač na určené místo
• Utáhněte snímač předepsaným momentem (obvykle 20-25 Nm, ověřte v servisním manuálu)
• Připojte elektrický konektor a zajistěte jeho správné usazení a zajištění
• Připojte baterii vozidla
• Natlakujte pneumatický systém a zkontrolujte těsnost instalace
• Proveďte diagnostiku systému pomocí příslušného diagnostického zařízení
• Vymažte případné chybové kódy související s výměnou snímače
• Ověřte, že údaje o tlaku se správně zobrazují v diagnostickém systému
• Proveďte zkušební jízdu a ověřte správnou funkci pneumatických systémů
• Zkontrolujte, zda nejsou v paměti systému uloženy nové chybové kódy

Údržba:

• Pravidelně kontrolujte správnou funkci pneumatických systémů
• Udržujte elektrický konektor snímače čistý a suchý
• Při servisních prohlídkách nechte zkontrolovat funkčnost snímače
• Sledujte případné varovné signály týkající se pneumatických systémů
• Při mytí vozidla zabraňte přímému ostřiku oblasti snímače vysokotlakým čističem
• Dodržujte servisní intervaly předepsané výrobcem vozidla
• Při zjištění nestandardního chování pneumatických systémů nechte snímač zkontrolovat
• Kontrolujte, zda nedochází k únikům vzduchu v oblasti snímače
• Při provozu v extrémních podmínkách (vysoká prašnost, vlhkost, sůl) zkraťte intervaly kontrol
• Při diagnostice vozidla věnujte pozornost i parametrům souvisejícím se snímačem tlaku
• Pravidelně kontrolujte, zda na snímači nejsou známky koroze nebo mechanického poškození
• Při výměně souvisejících komponentů pneumatického systému zkontrolujte i stav snímače
• Při dlouhodobém odstavení vozidla zkontrolujte stav snímače před opětovným uvedením do provozu
• Sledujte aktualizace softwaru řídicích jednotek, které mohou ovlivnit funkci snímače
• Při výskytu neobvyklých zvuků nebo úniků vzduchu z oblasti snímače nechte systém zkontrolovat
• Při změně provozních charakteristik pneumatických systémů zvažte kontrolu snímače
• Při pravidelné údržbě pneumatických systémů zkontrolujte i upevnění a stav snímače tlaku
