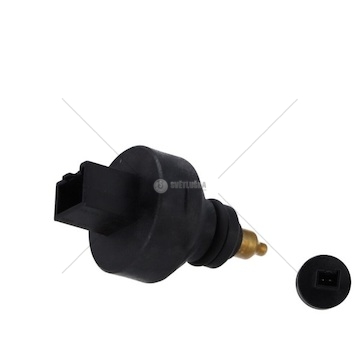

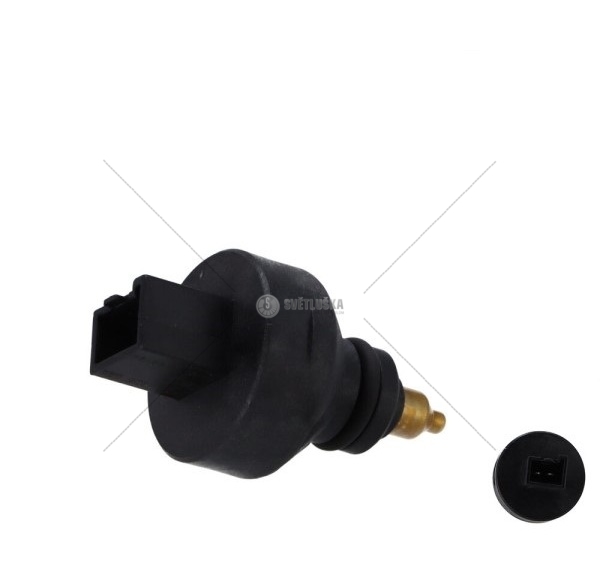

Snímač teploty převodovky ZF 0501216222

Snímač teploty převodovky ZF 0501216222 je vysoce přesný elektronický komponent speciálně navržený pro monitorování teploty převodové kapaliny v převodových systémech ZF. Tento kvalitní díl představuje klíčovou součást diagnostického a regulačního systému převodovek, která zajišťuje přesné a spolehlivé měření teploty ATF kapaliny za všech provozních podmínek. Díky robustní konstrukci umožňuje efektivní kontrolu teplotního režimu převodovky, čímž přispívá k optimálnímu výkonu, prodloužení životnosti a prevenci přehřátí převodového systému.

Technické parametry:

• Označení dílu: 0501216222
• Výrobce: ZF Friedrichshafen AG
• Alternativní označení: 501 216 222, 5012162220
• Typ: NTC termistor (negativní teplotní koeficient)
• Materiál těla: Nerezová ocel s integrovanými elektronickými komponenty
• Měřicí rozsah: -40°C až +180°C
• Přesnost měření: ±1°C v provozním rozsahu
• Odpor při 25°C: 10 kΩ (typická hodnota)
• Provozní napětí: 5V DC
• Výstupní signál: Analogový (změna odporu v závislosti na teplotě)
• Elektrické připojení: 2-pinový konektor s vysokoteplotní izolací
• Připojení k systému: Závit M12x1.5 nebo M14x1.5 (dle aplikace)
• Stupeň krytí: IP67 (ochrana proti prachu a dočasnému ponoření do vody)
• Provozní teplota: -40°C až +150°C
• Délka snímací části: Přibližně 45-55 mm
• Hmotnost: Přibližně 45 g
• Odolnost proti vibracím: Dle normy ISO 16750-3

Kompatibilita s převodovkami a vozidly:

• Automatické převodovky ZF řady 5HP
• Automatické převodovky ZF řady 6HP
• Automatické převodovky ZF řady 8HP (vybrané modely)
• Automatické převodovky ZF EcoLife
• Automatizované převodovky ZF AS Tronic
• BMW vozidla s převodovkami ZF (řady 3, 5, 7, X)
• Audi vozidla s převodovkami ZF
• Volkswagen vozidla s převodovkami ZF
• Land Rover vozidla s převodovkami ZF
• Jaguar vozidla s převodovkami ZF
• Volvo vozidla s převodovkami ZF
• Nákladní vozidla MAN, DAF, Iveco s převodovkami ZF
• Autobusy s převodovkami ZF
• Stavební stroje s převodovkami ZF
• Speciální vozidla s převodovkami ZF

Vlastnosti a výhody:

• Vysoká přesnost měření teploty převodové kapaliny
• Spolehlivá funkce i při extrémních teplotních výkyvech
• Odolnost proti vibracím a mechanickému namáhání
• Dlouhá životnost i při vystavení agresivním médiím (ATF kapalina)
• Optimalizovaný design pro snadnou montáž a servis
• Rychlá odezva na změny teploty v převodovém systému
• Přesné údaje pro řídicí jednotku převodovky
• Přispívá k optimálnímu řazení a výkonu převodovky
• Pomáhá předcházet přehřátí převodovky
• Umožňuje adaptivní řízení převodovky podle teplotních podmínek
• Zabraňuje poškození převodovky včasnou detekcí problémů s teplotou
• Originální díl ZF zajišťující 100% kompatibilitu a spolehlivost
• Speciálně kalibrovaný pro požadavky převodových systémů ZF

Montážní pokyny:

• Montáž by měla být prováděna kvalifikovaným technikem
• Před zahájením montáže odpojte záporný pól baterie
• Zajistěte, aby převodovka byla vychladlá a vozidlo bezpečně zajištěno
• Lokalizujte původní snímač teploty na převodovce (obvykle na bloku převodovky nebo olejové vaně)
• Připravte nádobu na zachycení případného úniku převodové kapaliny
• Odpojte elektrický konektor od původního snímače
• Demontujte původní snímač pomocí vhodného klíče (obvykle 19 mm nebo 22 mm)
• Zkontrolujte stav těsnění a závitu na převodovce
• Zkontrolujte, zda nový snímač má stejný typ závitu jako původní
• Aplikujte malé množství převodové kapaliny na O-kroužek nového snímače
• Našroubujte nový snímač 0501216222 do montážního otvoru
• Utáhněte snímač předepsaným momentem (obvykle 20-25 Nm)
• Připojte elektrický konektor a zajistěte jeho správné usazení
• Připojte baterii vozidla
• Zkontrolujte hladinu převodové kapaliny a v případě potřeby doplňte
• Nastartujte motor a nechte jej běžet na volnoběh
• Zkontrolujte těsnost spojů
• Proveďte diagnostiku a vymažte případné chybové kódy
• Proveďte zkušební jízdu pro ověření správné funkce převodovky

Údržba:

• Pravidelně kontrolujte správnou funkci převodovky
• Udržujte elektrický konektor snímače čistý a suchý
• Při servisních prohlídkách nechte zkontrolovat funkčnost snímače
• Sledujte případná varování o problémech s teplotou převodovky
• Dodržujte intervaly výměny převodové kapaliny předepsané výrobcem
• Kontrolujte, zda nedochází k úniku kapaliny v oblasti snímače
• V případě problémů s řazením nebo přehříváním převodovky nechte zkontrolovat snímač teploty
• Při diagnostice převodovky věnujte pozornost i hodnotám teploty převodové kapaliny
• Při výměně převodové kapaliny zvažte i preventivní výměnu snímače teploty
• Uchovávejte záznamy o servisních úkonech a diagnostických hodnotách
• Při provozu v náročných podmínkách (vysoké teploty, těžký provoz) zkraťte intervaly kontrol
• Při výměně snímače vždy používejte originální díl ZF pro zajištění správné funkce a kalibrace

Příznaky poruchy snímače teploty převodovky:

• Nestabilní nebo trhavé řazení převodovky
• Zpožděné řazení nebo řazení při nesprávných otáčkách
• Rozsvícení kontrolky převodovky na přístrojové desce
• Přechod převodovky do nouzového režimu
• Chybové kódy související s teplotou převodovky při diagnostice
• Zvýšená spotřeba paliva
• Přehřívání převodovky při běžném provozu
• Nesprávné zobrazení teploty převodovky v diagnostickém zařízení
• Únik převodové kapaliny v oblasti snímače
• Neobvyklé zvuky z převodovky při řazení
• Zhoršený výkon vozidla
• Nepravidelné chování převodovky v závislosti na teplotě
