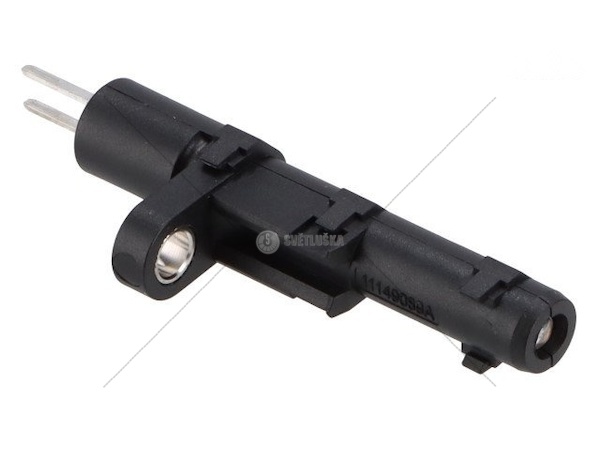

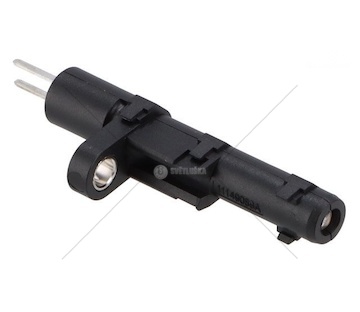

Snímač pro detekci plamene v nezávislé topné soustavě THERMO 350 19970A

Tento precizní senzor představuje klíčovou bezpečnostní součást topného systému, která zajišťuje spolehlivou kontrolu přítomnosti plamene během spalovacího procesu. Díky své robustní konstrukci a přesné detekci umožňuje bezpečný a efektivní provoz nezávislého topení ve vozidlech za všech provozních podmínek.

Technické parametry:

• Označení dílu: 19970A
• Výrobce: Webasto/Thermo
• Typ: Fotorezistivní snímač plamene
• Materiál těla: Žáruvzdorná nerezová ocel s keramickými komponenty
• Princip detekce: Fotoelektrický (detekce světelného záření plamene)
• Provozní napětí: 12V/24V (kompatibilní s elektrickým systémem vozidla)
• Výstupní signál: Analogový (změna odporu v závislosti na intenzitě světla)
• Elektrické připojení: 2-pinový konektor s vysokoteplotní izolací
• Délka sondy: Přibližně 80-100 mm
• Průměr sondy: Přibližně 4-6 mm
• Provozní teplota: -40°C až +300°C (v oblasti detekční části)
• Hmotnost: Přibližně 30 g
• Životnost: Minimálně 5000 provozních hodin při standardních podmínkách

Kompatibilita s vozidly a topnými systémy:

• Nezávislá topení Webasto Thermo 350
• Nákladní vozidla s instalovaným nezávislým topením Thermo 350
• Autobusy s instalovaným nezávislým topením Thermo 350
• Stavební stroje s instalovaným nezávislým topením Thermo 350
• Zemědělské stroje s instalovaným nezávislým topením Thermo 350
• Speciální vozidla s instalovaným nezávislým topením Thermo 350
• Lodě a plavidla s instalovaným nezávislým topením Thermo 350
• Obytné vozy a karavany s instalovaným nezávislým topením Thermo 350
• Kompatibilní s topnými systémy na naftu

Vlastnosti a výhody:

• Vysoká přesnost detekce plamene v topné komoře
• Spolehlivá funkce i při extrémních teplotních výkyvech
• Odolnost proti vibracím a mechanickému namáhání
• Dlouhá životnost i v náročných provozních podmínkách
• Rychlá odezva na změny stavu plamene
• Přesné údaje pro řídicí jednotku topení
• Zabraňuje nežádoucímu úniku nespáleného paliva
• Zvyšuje bezpečnost provozu nezávislého topení
• Optimalizuje spalovací proces a snižuje spotřebu paliva
• Minimalizuje riziko přehřátí topného systému
• Zajišťuje automatické vypnutí topení při zhasnutí plamene

Montážní pokyny:

• Montáž by měla být prováděna kvalifikovaným technikem
• Před zahájením montáže odpojte záporný pól baterie
• Zajistěte, aby topný systém byl vychladlý a nebyl v provozu
• Lokalizujte původní snímač plamene na topné jednotce
• Odpojte elektrický konektor od původního snímače
• Demontujte původní snímač opatrným vyšroubováním nebo vytažením
• Zkontrolujte stav montážního otvoru a očistěte jej od případných nečistot
• Zkontrolujte stav těsnění a v případě potřeby jej vyměňte
• Vložte nový snímač 19970A do montážního otvoru
• Zajistěte správnou hloubku zasunutí snímače dle specifikací výrobce
• Připojte elektrický konektor a zajistěte jeho správné usazení
• Připojte baterii vozidla
• Proveďte test funkčnosti topného systému
• Zkontrolujte, zda topení správně detekuje plamen a reguluje topný výkon
• Proveďte diagnostiku a vymažte případné chybové kódy

Údržba:

• Pravidelně kontrolujte správnou funkci topného systému
• Udržujte elektrický konektor snímače čistý a suchý
• Při servisních prohlídkách nechte zkontrolovat funkčnost snímače
• Sledujte případná chybová hlášení topného systému
• V případě problémů se startováním topení nebo jeho vypínáním za provozu zkontrolujte snímač
• Při pravidelné údržbě topného systému zkontrolujte i stav snímače plamene
• Kontrolujte, zda nedochází k usazování sazí nebo karbonu na detekční části snímače
• V případě znečištění snímače jej vyměňte za nový (nečistěte mechanicky)
• Dodržujte servisní intervaly předepsané výrobcem topného systému
• Při diagnostice topení věnujte pozornost i hodnotám ze snímače plamene
