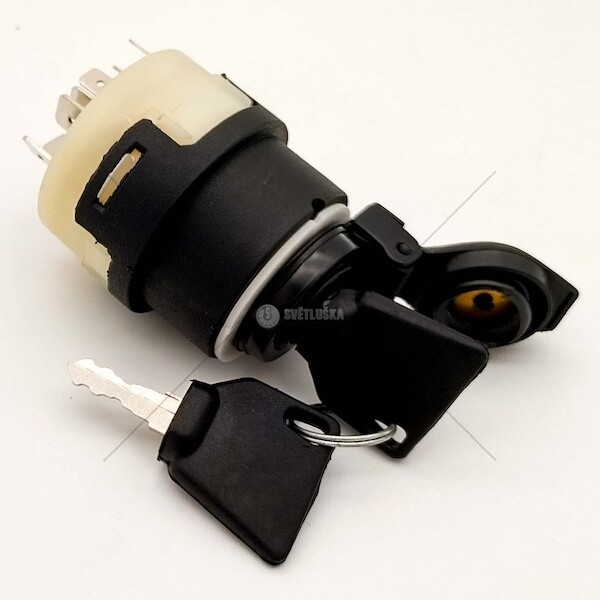

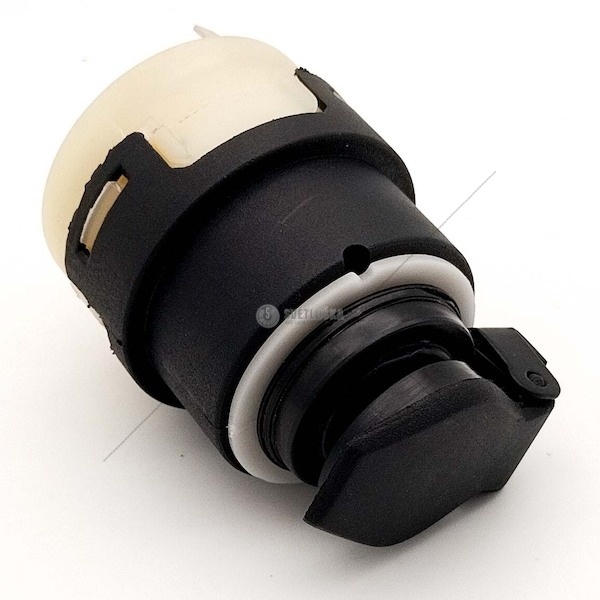

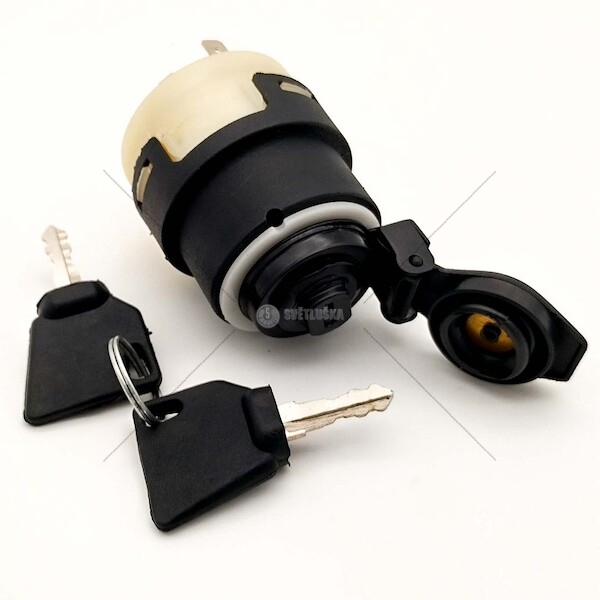

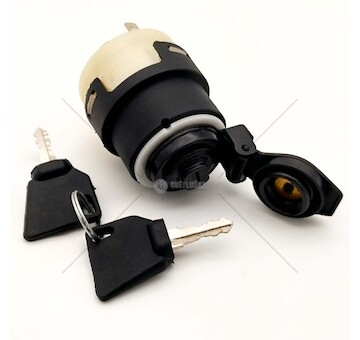

Skříňka spínací CASE IH, Komatsu, TEREX

Informace o produktu

Tento produkt je spínač zapalování s označením 1987424C1, který slouží jako klíčová součást elektrického systému v zemědělských a stavebních strojích značek CASE IH, Komatsu a TEREX. Jedná se o náhradní díl určený pro bezpečné spínání elektrických obvodů při startování motoru a aktivaci palubních systémů. Zařízení je konstruováno pro univerzální použití v systémech s napětím 12/24 V, což zajišťuje kompatibilitu s širokou škálou traktorů a těžké techniky. Spínač disponuje specifickou konfigurací kontaktů, která zahrnuje 4 velké hlavní kontakty a 6 menších pomocných kontaktů. Tato rozhraní umožňují přesné řízení toku elektrické energie do různých částí stroje v závislosti na poloze klíče. Funkce spínače je rozdělena do několika jasně definovaných poloh, které odpovídají běžnému provozu stroje. V poloze 'O' dochází k úplnému odpojení a je umožněno vyjmutí klíče. Otočením doleva se aktivuje poloha '-1', zatímco otočením doprava se dosáhne polohy '+1'. Dále je zde vyhrazena poloha '+2' pro zapalování, která je nezbytná pro uvedení motoru do chodu. Tímto způsobem zajišťuje spínač plynulý a bezpečný přechod mezi jednotlivými režimy provozu. Upevňovací systém je navržen tak, aby umožňoval jednoduchou a stabilní instalaci do palubní desky nebo ovládacího panelu. Rozměr upevňovacích otvorů je 25 mm (označováno také jako M.25), což odpovídá standardním montážním otvorům v mnoha modelech uvedených výrobců. Při výběru tohoto spínače zapalování je důležité zkontrolovat kompatibilitu s konkrétním modelem vašeho stroje. Výrobce uvádí přímou náhradu pro řadu modelů, včetně traktorů CASE IH Maxxum (5120, 5130, 5140, 5150, 5230, 5240, 5250) a dalších variant jako 495XL, 595XL, 695XL, 743XL, 745XL. Mezi kompatibilní stroje patří také modely s označením 3210, 3220, 3230, 4210, 4220, 4230, 4240 a mnoho dalších z řad D a XL. Pro ověření správnosti je vždy vhodné porovnat původní OEM číslo nebo kód dílu s uvedenými referencemi, jako jsou 987424C1, A187614, P2741618, P2741648.950-33, A187613.01182528 nebo D 440.495.540.595.640.695.740.743.744.745.795.840.844.845.856.895.940.956.995.3210.3220.3230.4210.4220.4230.4240. Použití správného autodílu s odpovídajícím počtem kontaktů a napěťovou odolností je klíčové pro dlouhodobou spolehlivost elektrického systému a prevenci poruch při startování. Tento spínač představuje přímou náhradu za originální komponenty a je vhodný pro montáž v rámci běžných oprav nebo při výměně opotřebovaných částí.

Technicke specifikace

• Napětí: 12/24 V

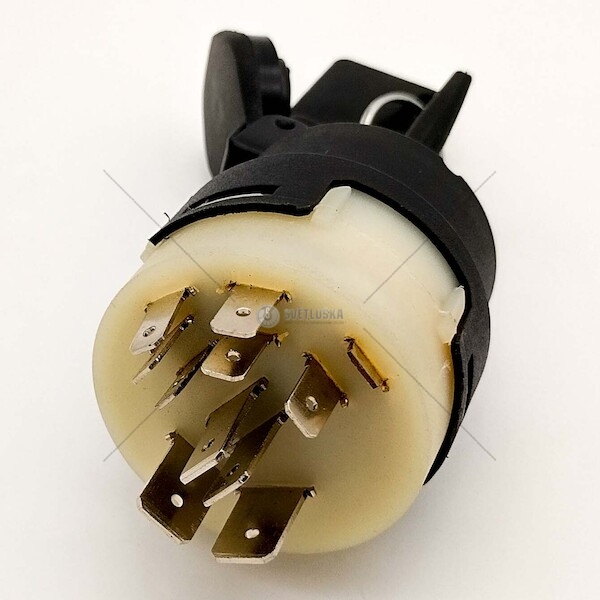

• Konfigurace kontaktů: 4 velké + 6 kontaktů
• Polohy spínače: O (vyjmutí), -1 (levá), +1 (pravá), +2 (zapalování)
• Upevňovací otvor: průměr 25 mm (M.25)
• OEM kódy: 1987424C1, 987424C1, A187614, P2741618, P2741648.950-33, A187613.01182528, D 440.495.540.595.640.695.740.743.744.745.795.840.844.845.856.895.940.956.995.3210.3220.3230.4210.4220.4230.4240

Vlastnosti a vyhody

• Univerzální napěťová kompatibilita 12/24 V zajišťuje použití v různých typech zemědělské a stavební techniky
• Přesná konfigurace 10 kontaktů (4 velké + 6 menších) odpovídá originálním schématům pro spolehlivé spínání obvodů
• Jednoduchá montáž díky standardizovanému upevňovacímu otvoru o průměru 25 mm
• Široká kompatibilita s modely CASE IH, Komatsu a TEREX, včetně řad Maxxum a XL
• Přímá náhrada originálních dílů s ověřenými OEM kódy pro rychlou identifikaci

Poznamky k instalaci

Před instalací odpojte záporný pól akumulátoru. Zkontrolujte, zda je průměr montážního otvoru v palubní desce 25 mm. Ujistěte se, že počet a rozložení kontaktů na novém spínači odpovídá původnímu kabeláži. Po upevnění připojte konektory a proveďte funkční test všech poloh (O, -1, +1, +2) před opětovným připojením akumulátoru.
