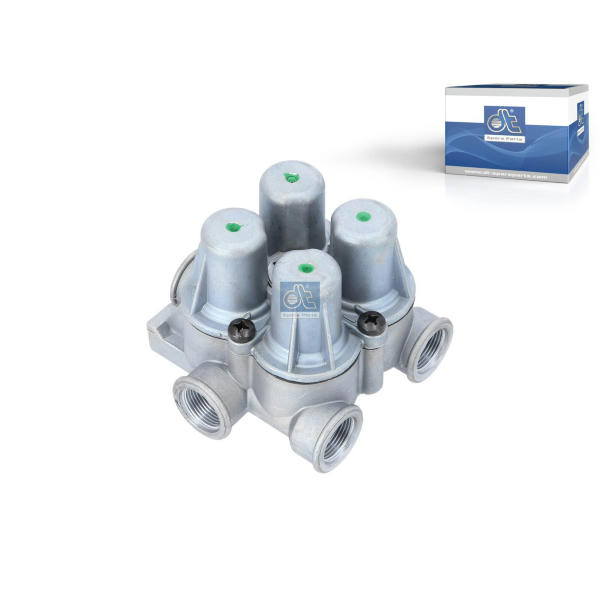

Pojistný ventil 4-okruhový TT03.08.020

Informace o produktu

Pojistný ventil 4-okruhový TT03.08.020 je komponenta určená k ochraně hydraulických systémů před nadměrným tlakem. Tento ventil je navržen pro systémy s maximálním provozním tlakem do 20 barů. Jeho konstrukce umožňuje spolehlivé uvolnění tlaku v případě překročení nastavených hodnot. Ventil disponuje čtyřmi nezávislými okruhy, což zvyšuje jeho funkčnost a bezpečnost. Otevření ventilu probíhá při tlaku 7 barů pro všechny čtyři okruhy (21, 22, 23, 24), zatímco uzamykací tlak je nastaven na 5 barů pro každý okruh. Velikost závitu je M22 x 1.5. Čistá hmotnost ventilu činí 859 gramů. Pojistný ventil je důležitým prvkem pro zajištění bezpečnosti a spolehlivosti hydraulických systémů v různých aplikacích. Jeho správná funkce minimalizuje riziko poškození zařízení a zranění osob. Díky své robustní konstrukci a přesnému nastavení parametrů je tento ventil vhodný pro náročné provozní podmínky. Pravidelná kontrola a údržba ventilu jsou nezbytné pro zachování jeho optimálního výkonu a dlouhé životnosti. Ventil je určen pro použití v systémech, kde je vyžadována vysoká spolehlivost a bezpečnost. Jeho instalace by měla být provedena kvalifikovaným personálem v souladu s platnými bezpečnostními předpisy. Tento ventil představuje efektivní řešení pro ochranu hydraulických systémů před nebezpečnými tlakovými rázy.

Technicke specifikace

• Kód dílu: TT03.08.020
• Počet okruhů: 4
• Provozní tlak: do 20 bar
• Otvírací tlak (21, 22, 23, 24): 7 bar
• Uzamykací tlak (21, 22, 23, 24): 5 bar
• Velikost závitu: M22 x 1.5
• Hmotnost netto: 859 g

Vlastnosti a vyhody

• Ochrana hydraulických systémů před nadměrným tlakem.
• Čtyři nezávislé okruhy pro zvýšenou funkčnost.
• Spolehlivé uvolnění tlaku při překročení nastavených hodnot.
• Robustní konstrukce pro náročné provozní podmínky.

Poznamky k instalaci

Před instalací pojistného ventilu se ujistěte, že je hydraulický systém vypnutý a odtlakovaný. Zkontrolujte kompatibilitu závitu ventilu s připojením v systému. Při utahování ventilu používejte vhodné nářadí a dodržujte doporučený utahovací moment. Po instalaci proveďte kontrolu těsnosti všech spojů. Zajistěte, aby ventil byl správně orientován a nebyl vystaven nadměrnému namáhání. Doporučuje se pravidelná vizuální kontrola ventilu a jeho funkčnosti.
