Informace o produktu

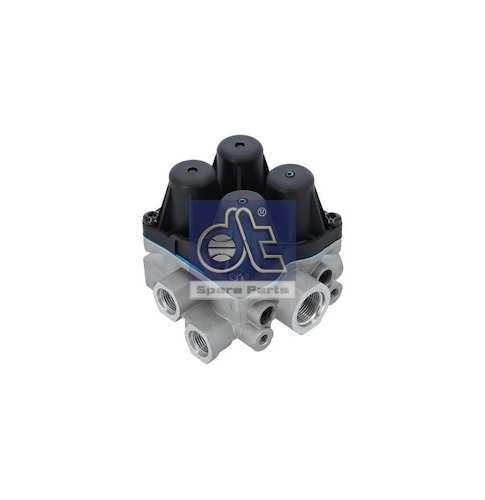

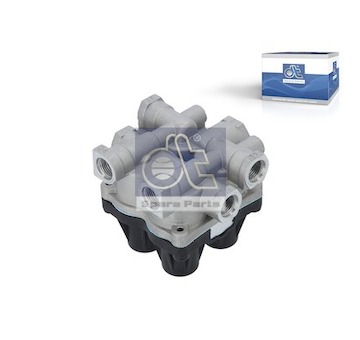

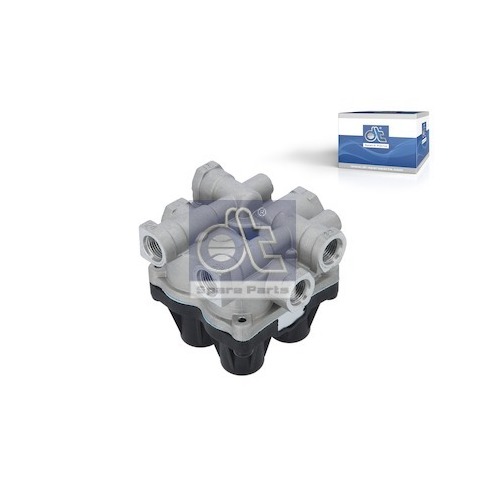

Víceokruhové ochranné ventily TIR-1577 jsou určeny pro použití v hydraulických systémech. Tento náhradní díl je charakterizován provozním tlakem do 13 bar a specifickými hodnotami otvíracího a uzamykacího tlaku pro jednotlivé okruhy (21-24). Hodnoty otvíracího tlaku pro okruhy 21 a 22 činí 6,3 bar, pro okruhy 23 a 24 pak 5,8 bar. Hodnoty uzamykacího tlaku pro okruhy 21 a 22 jsou 4,8 bar, pro okruhy 23 a 24 3,8 bar. Ventily TIR-1577 disponují závity o rozměrech M16 x 1,5 a M22 x 1,5. Celková hmotnost tohoto komponentu je 740 gramů. Tyto ventily hrají klíčovou roli v ochraně hydraulického obvodu a zajištění jeho spolehlivého a bezpečného provozu. Jsou navrženy pro aplikace, kde je vyžadována přesná regulace tlaku a ochrana proti přetížení. V případě potřeby je k dispozici záruka na 2 roky. Před instalací se doporučuje ověřit kompatibilitu dílu s konkrétním systémem a zkontrolovat stav souvisejících komponent.

Technické specifikace

• Typ dílu: Víceokruhové ochranné ventily
• Označení dílu: TIR-1577
• Provozní tlak do: 13 bar
• Otvírací tlak (21): 6,3 bar
• Otvírací tlak (22): 6,3 bar
• Otvírací tlak (23): 5,8 bar
• Otvírací tlak (24): 5,8 bar
• Uzamykací tlak (21): 4,8 bar
• Uzamykací tlak (22): 4,8 bar
• Uzamykací tlak (23): 3,8 bar
• Uzamykací tlak (24): 3,8 bar
• Rozměr závitu 1: M16 x 1,5
• Rozměr závitu 2: M22 x 1,5
• Hmotnost: 740 g
• Záruka: 2 roky

Vlastnosti a výhody

• Víceokruhový design: Umožňuje ochranu více obvodů v jednom ventilu.
• Přesné hodnoty tlaku: Zajišťují spolehlivou regulaci a ochranu systému.
• Závity M16 x 1,5 a M22 x 1,5: Umožňují snadnou integraci do stávajících hydraulických systémů.
• Záruka 2 roky: Poskytuje jistotu a spolehlivost.

Poznámky k instalaci

Montáž víceokruhových ochranných ventilů by měla být provedena odborně. Před instalací ověřte správné určení dílu a zkontrolujte stav hydraulického systému a souvisejících komponent. Dodržujte doporučené utahovací momenty pro závity.
