Kabelové lisovací dutinky 1200 ks - POWERMAT

Sada 1200 ks kabelových lisovacích dutinek POWERMAT v osmi velikostech pokrývá průřezy vodičů 0,5–10 mm². Barevně odlišené izolované dutinky zajišťují rychlou identifikaci, stabilní připojení a ochranu před zkraty. Ideální pro montáž rozvaděčů a přesné zakončení kabelů v profesionálních i domácích instalacích.

Kabelové lisovací dutinky 1200 ks - POWERMAT

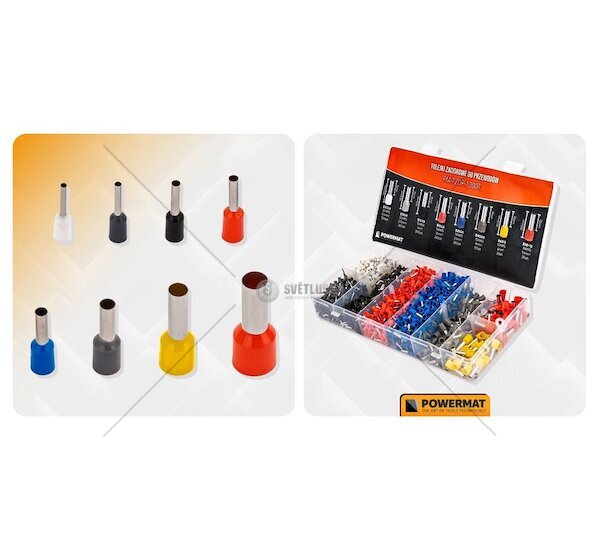

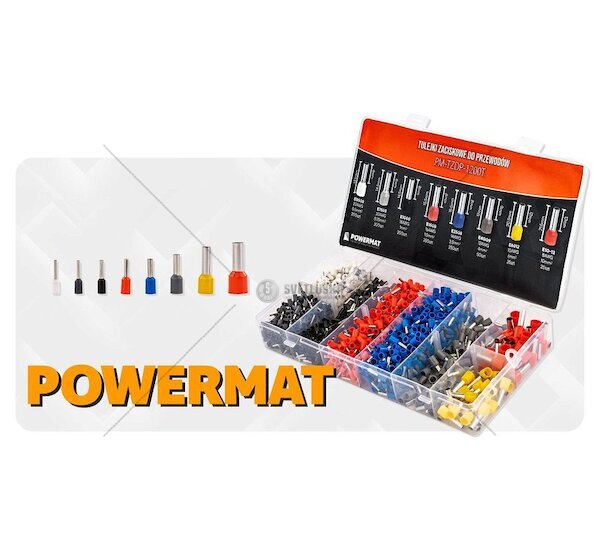

Sada obsahuje lisovacích dutinek v osmi velikostech od E0508 do E10-12, což zajišťuje širokou škálu použití v elektrických instalacích. Pokrývá průřezy vodičů od 0,5 mm² do 10 mm² (22 AWG až 8 AWG), což umožňuje práci s řídicími, signálními i silovými kabely. S jednou sadou je tak vždy po ruce správná dutinka pro daný úkol.

Barevné rozlišení

Každá velikost dutinek se odlišuje jinou barvou izolace (bílá, šedá, černá, červená, modrá, žlutá), což výrazně urychluje identifikaci při instalaci a servisu. Barevné rozlišení usnadňuje diagnostiku a servis instalací, zejména ve složitých rozvaděčích, a umožňuje vytvořit přehlednou a organizovanou instalaci s logickým zakončením kabelů.

Ochrana lankových vodičů

Dutinky zpevňují vícedrátové vodiče a zabraňují jejich roztřepení při instalaci do šroubových a pružinových svorek. Pevná kovová objímka udržuje konstantní pracovní průřez a zajišťuje kvalitní elektrický kontakt, zatímco izolovaná část z odolného plastu chrání vodič před mechanickým poškozením během instalace i provozu. Tím se zvyšuje odolnost vůči vibracím a nárazům.

Proč používat lisovací dutinky

Při práci s měkkými laněnými kabely (například CYSY) je použití dutinek nezbytné pro zajištění bezpečného a kvalitního spoje. Bez správného ukončení dochází při dotažení šroubové svorky k porušení jednotlivých drátů a zmenšení průřezu vodiče. Dutinka zajišťuje rovnoměrný tlak mezi vodičem a svorkou, čímž minimalizuje riziko přehřátí kontaktu a snižuje úbytky napětí. Takto poškozené místo bez dutinky se nadměrně zahřívá, což může vést až k vznícení v místě spoje nebo poškození připojeného spotřebiče. Izolace dutinek navíc poskytuje ochranu před zkraty a minimalizuje riziko uvolnění vodičů. Lisovací dutinky jsou rychlou a spolehlivou alternativou k cínování koncovek a zajišťují trvanlivost elektrických spojení i při opakovaném utahování.

Postup při instalaci

Správná instalace lisovacích dutinek zahrnuje několik kroků. Nejprve se odizoluje vodič na délku odpovídající kovové části dutinky (přibližně 12 mm). Následně se vybere dutinka s požadovaným průměrem podle průřezu vodiče. Dutinka se nasune na odizolovanou část vodiče – lanka se nevkládají předem zatočená, ale přímo do dutinky. Plastová část dutinky musí překrývat izolaci vodiče a všechny dráty musí být řádně zasunuté.

Kovová část se poté zalisuje pomocí speciálních lisovacích kleští. Alternativně lze dutinku lehce přimáčknout běžnými kleštěmi a poté zasunout do šroubovacího konektoru, kde šroub dutinku zalisuje a vytvoří kvalitní spoj bez porušení vodičů.

Univerzální použití

Sada je ideální pro montáž rozvaděčů a pro výrobu přesných kabelových zakončení v profesionálních i domácích instalacích. Standardní délky a průřezy dutinek jsou přizpůsobeny pro práci s typickými krimpovacími nástroji používanými v dílnách a na stavbách, což umožňuje rychlé sériové připojení při zachování opakovatelné kvality lisování.

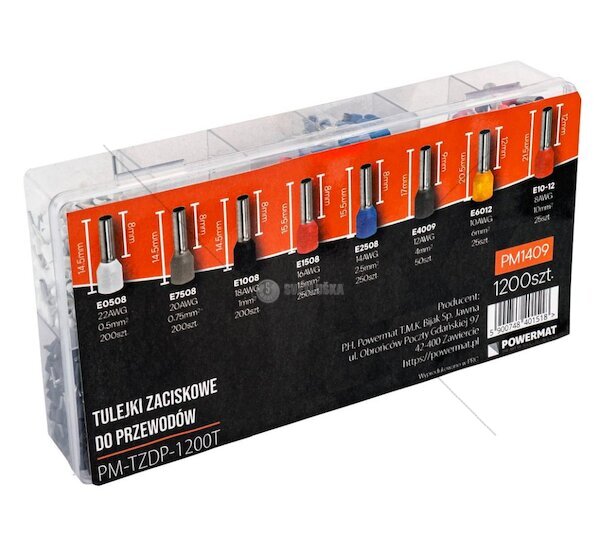

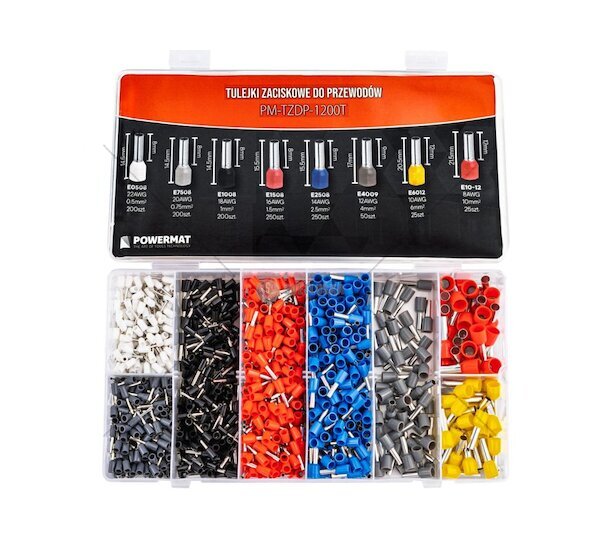

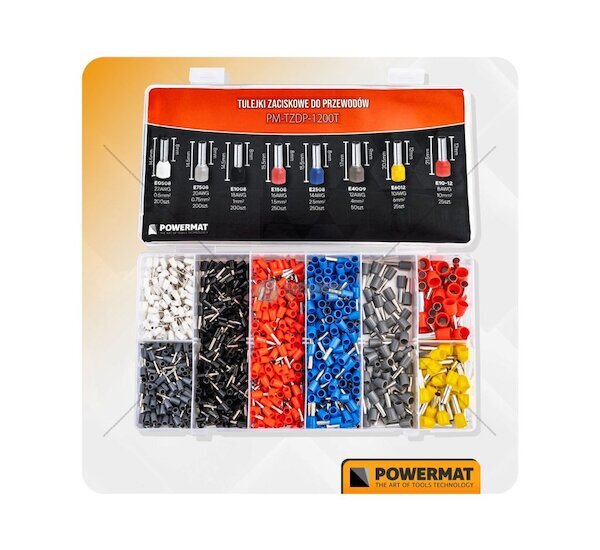

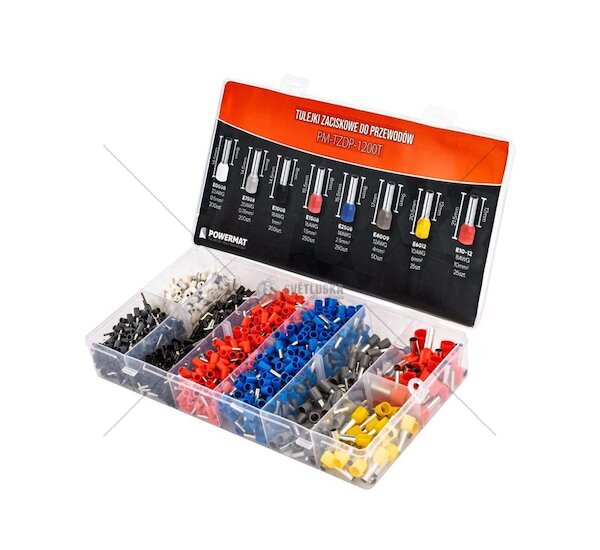

Parametry a obsah sady:

• kód produktu: PM-TZDP-1200T
• množství v sadě: 1200 ks
• typ: izolované lisovací dutinky
• materiál: plast a kov
• rozsah průřezů: 0,5–10 mm²

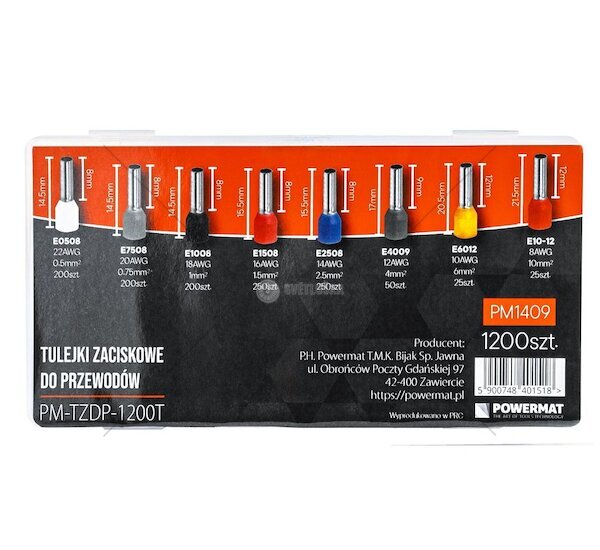

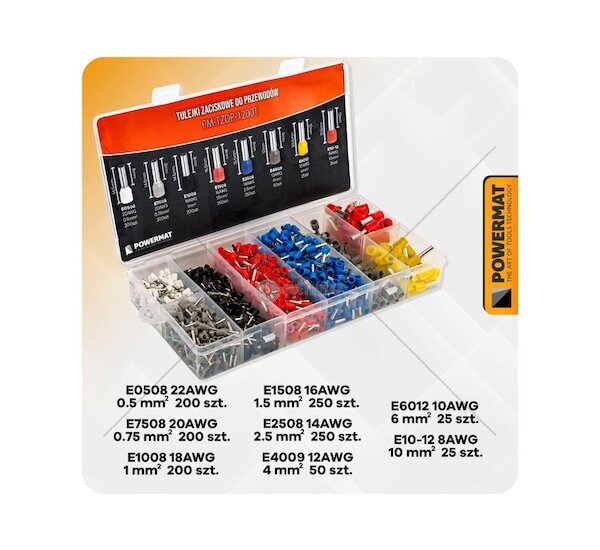

• velikost E0508 (bílá) – 22 AWG, 0,5 mm²: 200 ks
• velikost E7508 (šedá)– 20 AWG, 0,75 mm²: 200 ks
• velikost E1008 (černá)– 18 AWG, 1 mm²: 200 ks
• velikost E1508 (červená) – 16 AWG, 1,5 mm²: 250 ks
• velikost E2508 (modrá) – 14 AWG, 2,5 mm²: 250 ks
• velikost E4009 (tmavě šedá) – 12 AWG, 4 mm²: 50 ks
• velikost E6012 (žlutá)– 10 AWG, 6 mm²: 25 ks
• velikost E10-12 (červená) – 8 AWG, 10 mm²: 25 ks

• Hmotnost (kg):0,3
